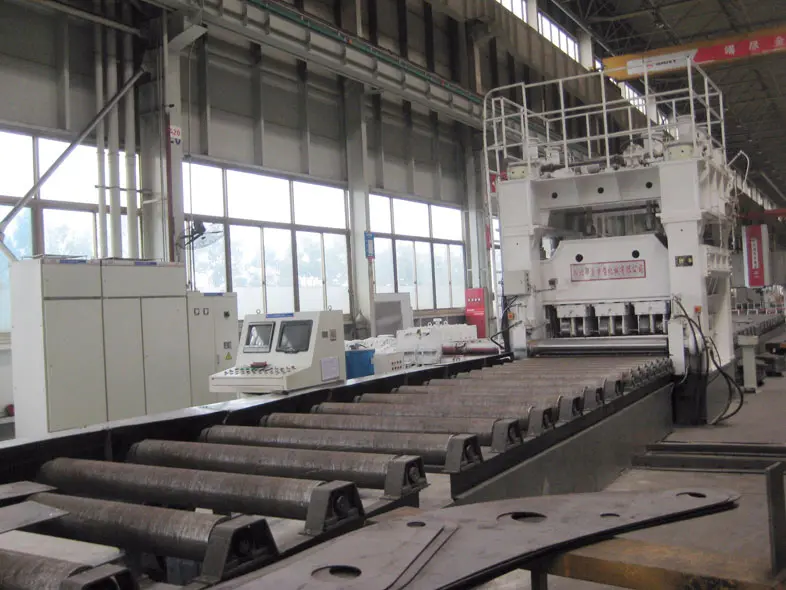

El nivelador CNC del peso de la mandíbula de EZHONG adopta la tecnología patentada de la impulsión del sub-rodillo (número de patente: 99 2 37340,9), es decir, cada unidad principal es impulsada por un reductor de motor independiente, que resuelve la interferencia mecánica entre la placa y el rodillo impulsor. El problema del par negativo extiende la vida útil del rollo de trabajo y protege la superficie del rollo de trabajo.
La adopción de la tecnología de accionamiento de sub-Rodillo permite que las placas medianas y pesadas también realicen el método de corrección bajo descompresión lineal, que mejora la eficiencia mecánica y la precisión de corrección de la máquina de un solo paso, que se ajusta a la Ley de corrección de la placa de acero. A medida que la cantidad de flexión se reduce gradualmente, en comparación con la forma de flexión grande de la flexión paralela, se reduce la deformación total del material. Por lo tanto, la fuerza correctiva total y el consumo de energía total se reducirán, ahorrando así el consumo de energía.
Al cambiar el número de rollos de trabajo (Patente No.: 03 1 01384,8), el número de rollos que participan en la nivelación se puede cambiar entre N 2 y n, para tener en cuenta los requisitos de nivelación no paralelo en una amplia gama de placas delgadas a gruesas y ampliar la máquina El alcance del trabajo correctivo.
El uso de un dispositivo de prensado que combina presión mecánica e hidráulica hace que elEl equipo de nivelación de la hoja tiene las ventajas de corregir y presionar, ajustar la cantidad de prensado en cualquier momento y controlar con precisión la cantidad de prensado y la alta eficiencia de prensado. Adopte un marco cerrado integral y coloque racionalmente las costillas para aumentar significativamente la rigidez de toda la hoja de nivelación.
Modelo | Anchura útil | Límite de rendimiento | Espesor máx. | Exactitud de nivelación | Velocidad |
EZW43B-8X1500 | 1500mm | 1600Mpa | 17mm | 1,0mm/m² | 6 m/min |
-Sistema de control CNC avanzado, somos dueños de los derechos de autor del software del sistema. El sistema calcula automáticamente la cantidad de prensado en función del espesor.
-Adopte la patente de unidad. ElNivelador de hojasDivide los rollos de trabajo en dos grupos. Cada grupo de rollos de trabajo es impulsado por un motor y un reductor, con alta eficiencia, operación simple y una sola persona puede trabajar de forma independiente.
-La Estructura general es segmentada y modular. Las piezas portátiles como rodamientos, anillos de sellado, rodillos de soporte y rodillos de trabajo son fáciles de reemplazar.
-Debido al uso de patentes de accionamiento agrupadas y rodamientos autoalineables, la potencia del motor principal es pequeña y se puede ahorrar energía. Ahorre horas de trabajo y minimice la tasa de chatarra y la tasa de reelaboración, eliminando la necesidad de retrabajos laboriosos y lentos.
-Pantalla táctil de alta precisión de 10 pulgadas, control PLC, entrada visual, edición, modificación y almacenamiento de los parámetros del proceso; ajustar el punto descendente hacia arriba y hacia abajo.
-Fabricado de acuerdo con las normas de seguridad de la CE y tiene certificación CE.
1. Siempre hay N-2 deformaciones cuando la placa está nivelada. Cuando el segundo rodillo se deforma por primera vez, se debe asegurar que 60% del espesor de la placa esté en un estado de deformación plástica, y la deformación de los rodillos posteriores disminuye sucesivamente hasta la deformación elástica (la deformación es cero).

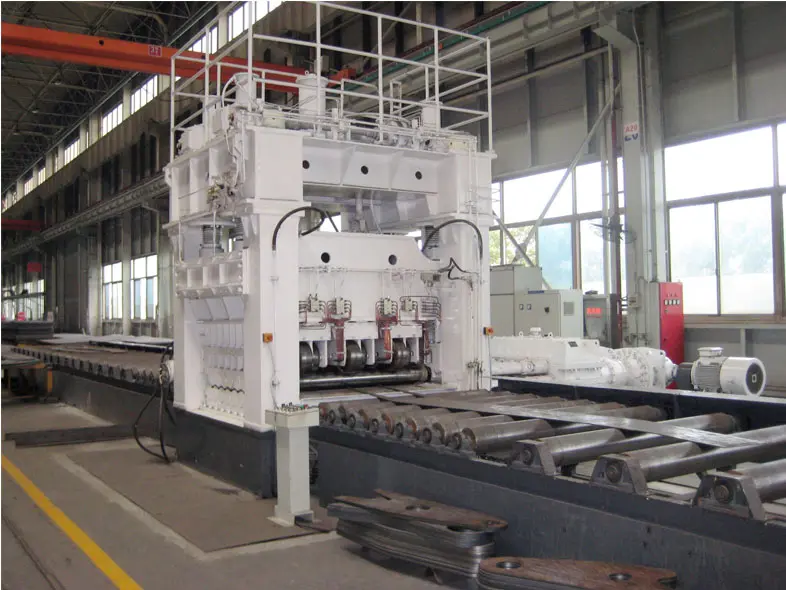

2. De acuerdo con las características de la carga máxima, el rollo de trabajo seleccionado tiene una gran distancia de rollo y diámetro del rollo, y la rigidez delEnderezadoraEs bueno y la precisión de nivelación de la hoja está garantizada. Tenga en cuenta la nivelación de espesor de placa máxima y mínima. Todos los rollos de trabajo de esta máquina adoptan rodamientos especiales de laminación precisos, la resistencia a la fricción del rollo de trabajo es pequeña, la condición antideslizante se mejora enormemente, Y la placa de acero más delgada se puede enderezar. El Dispositivo de fabricación de rodillos adopta la tecnología de la compañía alemana de SMS, con una relación de diámetro de rollo grande al paso del rollo, que mejora la resistencia del rollo de trabajo, reduce la zona de corrección ciega, y mejora la precisión de nivelación de la pieza de trabajo. Todas las revistas de rodillos adoptan rodamientos especiales para nuevos molinos de laminación, con una vida útil de 5 a 10 años. La selección, el diseño estructural y la fabricación de las piezas de acoplamiento del rodamiento del rodillo de trabajo deben garantizar la confiabilidad y durabilidad, y considerar completamente la carga axial y radial y la deformación del rollo de trabajo.
3. En comparación con el rodamiento deslizante, la eficiencia de transmisión es alta y la potencia del motor se puede duplicar. Ahorro de energía; larga vida útil, un pequeño momento de vuelco del marco, baja resistencia a la fricción, con el accionamiento del sub-rodillo, puede mejorar efectivamente el deslizamiento de la pieza de trabajo, doblar placas de acero más delgadas, y mejorar la precisión de nivelación de la hoja. El ajuste y el posicionamiento del espacio y el ángulo de los rollos de trabajo superior e inferior son precisos y eficientes, y el mecanismo de guía tiene buena precisión y alta estabilidad.
4. El material del rollo de trabajo es de 60CrMoV, de acuerdo con los requisitos estándar de "JB/T3164-2007 condiciones técnicas de nivelación de la placa de rodillo", hbw286 ~ 321 apagado y templado, HS85-95 de dureza de endurecimiento de la superficie (HRC56-63), profundidad de la capa endurecida, diámetro del rollo de trabajo D≤ 200mm es 3 ~ 5mm, D>200mm es 6 ~ 10mm, la rugosidad es 0.8μm, Y la tolerancia dimensional alcanza H6.
5. Proceso de rollo de trabajo: Borrado → forjado → normalización después de la forja → torneado rugoso → enfriamiento y templado → torneado de acabado → enfriamiento de superficie → pulido fino a tolerancia de superficie h6, rugosidad de superficie Ra0.8μm
6. Después inicial y final del procesamiento, el rollo de trabajo se inspeccionará dos veces, y se proporcionará el informe de inspección del material, el informe de inspección del tratamiento térmico y el informe de inspección de fallas.
7. La carrera de trabajo del rollo de trabajo superior adopta una pantalla digital electrónica (de la pantalla es la precisión de ± 0,1mm).
Diseño racional óptimo
Utilice una gran cantidad de tecnologías de fabricación avanzadas para llevar a cabo el diseño digital tridimensional completo de SOLIDWORKS, etc.;
Método de control inteligente: botón de pantalla táctil PLC, todos los parámetros de trabajo se pueden configurar en la interfaz hombre-máquina, con memoria de parámetros, almacenamiento, funciones de memoria de apagado.
Interconexión de la máquina humana
El Sistema de Control delEquipo de fabricación de metalTiene las funciones de almacenar, recordar, editar el proceso y los parámetros del equipo. Cuando se usa, la hoja de nivelación puede establecer las reducciones de entrada y salida de acuerdo con los parámetros como el grosor de la placa, el ancho de la placa, la resistencia del material, etc., y realizar el ajuste automático.
Dispositivo de ajuste automático para la apertura del nivelador.
Antes de que la placa entre en la hoja de nivelación, el grosor, el ancho y el material de la placa se miden escaneando la unidad de procesamiento de información de la placa, y la señal se transmite al gabinete de control eléctrico. El Cálculo de la cantidad de apertura se realiza automáticamente y se ajusta la cantidad de apertura de la hoja de nivelación. El valor se confirma después de la corrección. Vuelve a hacer ajustes.

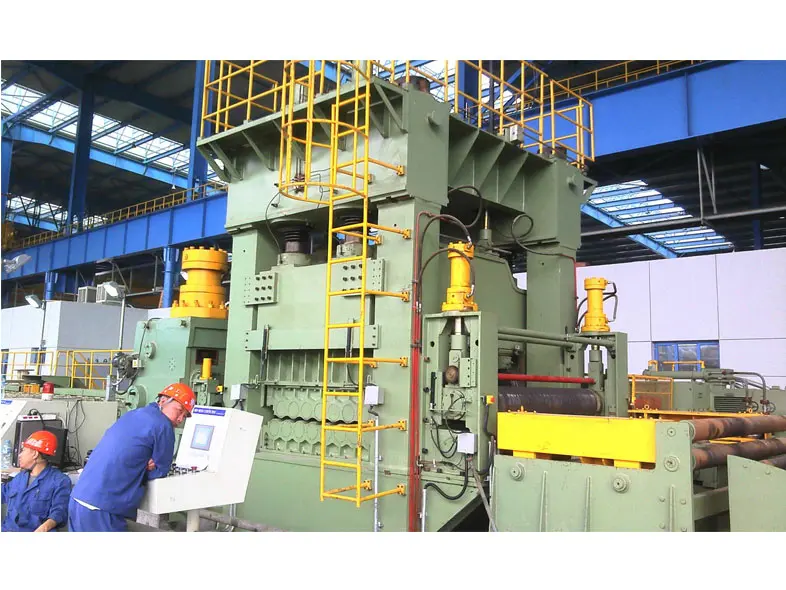

Toda la hoja de nivelación adopta la soldadura integral de la placa de acero, que es gruesa y hermosa, y tiene buena estabilidad.
El rendimiento de procesamiento preciso puede garantizar un efecto de nivelación estable y de alta calidad.
La hoja de nivelación de EZHONG se utiliza para enderezar varias especificaciones de las placas y cortarlas en bloques. Esta hoja de nivelación es adecuada para la nivelación de varias placas laminadas en frío y en caliente. Debido a su operación conveniente y simple, el rango de aplicación de la hoja de nivelación cubre muchas industrias como maquinaria, metalurgia, materiales de construcción, productos químicos, electrónica, energía eléctrica, industria ligera, etc., especialmente en la construcción naval, material rodante, puentes de Caldera, fábricas de estructura metálica y otras industrias, Volviéndose indispensable en la producción Productos esenciales.
